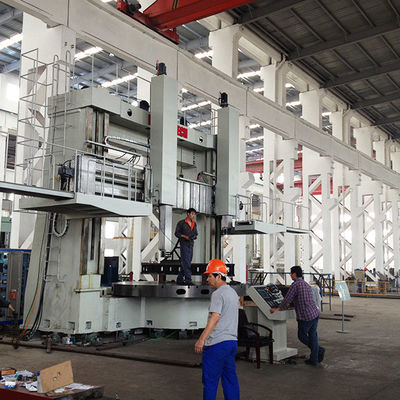

Lushen CK5240 CNC Vertical Lathe Kecepatan Produksi Cerdas Presisi Tinggi 2500mm/min

Moq:	Bisa dinegosiasikan
harga:	$268,800 (subject to the contract)
Periode pengiriman:	1 tahun

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal

Zibo, Cina

Nama merek

Lushen

Sertifikasi

JB/GB

Nomor model

CK5240

Maks. Diameter Belok:

Φ4000 mm

Diameter Meja:

Φ3500 mm

Max. Tinggi benda kerja:

2500 mm

Max. Maks. workpiece weight berat benda kerja:

Kecepatan Worktable (Tahapan & Jangkauan):

2 roda gigi mekanik/variabel tanpa langkah & 0,2 ~ 41rpm

Tool Post Feed Rate (Jenis & Rentang):

Variabel tanpa stepless & 0,1-500 mm/menit

Alat Posting Kecepatan Traverse Cepat:

2500 mm/mnt

Alat maksimum post travel (sumbu x):

-50 hingga +2200 mm

RAM Vertikal Travel (sumbu Z):

1250 mm

Dimensi penampang RAM:

240 × 240 mm

Kapasitas kekuatan pasca alat pemotong kiri:

40 kN (CNC dikendalikan)

Kapasitas Kekuatan Kekuatan Posting Kanan:

55 kN (konvensional)

Kekuatan pemotongan total maksimum di tempat kerja:

95 knm

Sudut Posting Alat Konvensional:

Perjalanan Maksimum Crossrail:

2000mm

Kecepatan pengangkatan crossrail:

320 mm/mnt

Crossrail mengangkat daya motor:

7,5KW

Sistem Umpan Torsi Motor Servo (Horizontal & Vertikal):

20,5 nm

Daya motor utama (penggerak frekuensi variabel AC):

Perkiraan berat mesin:

54 metrik ton

Dimensi mesin (L × W × H):

9500 × 5800 × 6600 mm

Akurasi Posisi:

≤0.1/1000 mm

Ulangi akurasi posisi:

≤0.02/1000 mm

Kerataan permukaan meja:

0,03mm/1000mm (dengan toleransi 0,01mm tambahan per peningkatan berdiameter 1000mm)

Runout wajah meja (aksial):

0,02mm/1000mm (dengan toleransi 0,01mm tambahan per peningkatan berdiameter 1000mm)

Runout radial meja:

0,02mm/1000mm (dengan toleransi 0,01mm tambahan per peningkatan berdiameter 1000mm)

Paralelisme Gerakan Horizontal Pembawa Alat ke Permukaan Meja:

0.03mm/1000mm

Tegak lurus dari gerakan horizontal pembawa pahat (kanan-kiri) ke permukaan meja:

0.03mm/1000mm

Tegak lurus dari gerakan horizontal pembawa pahat (pemulihan depan) ke permukaan meja:

0.06mm/1000mm

Akurasi pemesinan silindris:

0,02/300mm

Akurasi pemesinan permukaan datar:

0.04mm/1000mm

Permukaan datar/silindris kekasaran:

RA1.6μm

Kekasaran permukaan yang berkontur:

RA3.2μm

Menyoroti:

mesin bubut CNC vertikal presisi

mesin bubut vertikal presisi

2500mm/min mesin bubut CNC vertikal

Deskripsi produk

Heavy-Duty CK5240 CNC Vertical Lathe Presisi Tinggi Kapasitas Beban Superior Manufaktur Cerdas

Ringkasan Produk

Mesin bubut vertikal CNC berkolom ganda yang dirancang untuk operasi pemutar berat presisi tinggi
Diameter putar maksimum hingga 4000 mm dan berat benda kerja maksimum 40 ton
Dilengkapi dengan panduan hidrostatik kekakuan tinggi dan kekakuan statis/dinamis lanjutan
Ideal untuk pengolahan besi, non-ferrous, dan bahan non-logam tertentu
Mendukung pembalikan kasar dan akhir permukaan silinder, kerucut, dan datar
Sistem CNC Siemens atau GSK terintegrasi dengan poros servo untuk operasi yang lancar dan andal
Disesuaikan untuk industri seperti energi, mesin berat, aerospace, dan pertahanan

Deskripsi Produk

PeraturanCK5240 Series CNC Vertical Lathedirancang dengan teknologi mutakhir dan desain CAD yang dioptimalkan yang mengintegrasikan mekatronik untuk manufaktur modern.Mesin bubut berkolom ganda ini memiliki komponen struktural yang kuat yang memungkinkannya menangani beban yang sangat berat sambil mempertahankan presisi dan stabilitas yang luar biasa.

Meja kerja menggunakan sistem bantalan hidrostatik presisi tinggi dan transmisi dua gigi dengan motor DC 55 kW untuk kontrol torsi yang mulus dan kinerja yang stabil.dan slideway semua dibangun dari kekuatan tinggi, besi cor tegangan rendah untuk memastikan umur panjang, kekakuan yang luar biasa, dan deformasi termal minimal.

Dengan kemampuan CNC yang cerdas dan servo drive independen, tiang alat kiri sepenuhnya dikendalikan secara numerik, memungkinkan pemesinan multi-sumbu kecepatan tinggi dan presisi tinggi.Mesin ini cocok untuk baja, paduan, tembaga, dan bagian aluminium yang membutuhkan potongan yang dalam dan toleransi yang ketat.

Parameter Teknis Utama

Parameter	Nilai	Parameter	Nilai
Max. Diameter berputar	Φ4000 mm	Maks. Tinggi benda kerja	3500 mm
Diameter Meja Kerja	Φ3500 mm	Berat benda kerja	40 ton
Jangkauan Kecepatan Meja Kerja	0.4 ∙ 40 rpm	Maks. Torsi meja kerja	200 kNm
Tingkat Makanan Cepat	2000 mm/menit	Pengurangan rentang tingkat pakan	0.1500 mm/menit
X-axis Travel (Tool Post)	-50 ~ 2600 mm	Z-axis Travel (Ram)	1800 mm
Jarak Perjalanan Sinar	3000 mm	Kecepatan Angkat Balok	320 mm/menit
Daya motor utama (DC)	55 kW	Berat mesin (sekitar.)	140 ton

Catatan Operasi

Ikuti cetak biru fondasi yang disediakan sebelum pemasangan mesin untuk memastikan integritas struktural
Semua operasi yang melibatkan mengangkat atau transportasi harus dilakukan dengan menggunakan alat rigging yang tepat
Memastikan keselarasan dan pengetatan balok silang yang tepat sebelum operasi
Sistem pelumasan dan sistem hidrolik harus diperiksa secara teratur untuk konsistensi tekanan dan aliran
Selalu mengoperasikan antarmuka CNC (Siemens atau GSK) sesuai dengan manual pengguna dan prosedur keamanan yang disediakan
Selama operasi beban berat, memantau tingkat tekanan hidrostatik untuk mencegah overheating guideway
Melakukan pemeriksaan presisi rutin dan kalibrasi ulang untuk menjaga akurasi pemesinan dari waktu ke waktu

Skenario Aplikasi

Peralatan Generasi Listrik: Memutar precision dari turbine discs, bearing housing, dan casings
Manufaktur Mesin Berat: Pengolahan mesin roda gigi besar, cincin bantalan, dan flywheel
Kereta Api & Transportasi: Hub poros, roda, dan komponen rem
Komponen Aerospace: Bagian paduan kekuatan tinggi yang membutuhkan pemotongan dalam dan finishing presisi
Industri Pertahanan: Pengolahan bagian kendaraan lapis baja, casing, dan cincin struktural besar
Pertambangan & Metalurgi: Pembagian bagian dan komponen rolling logam yang tahan haus
