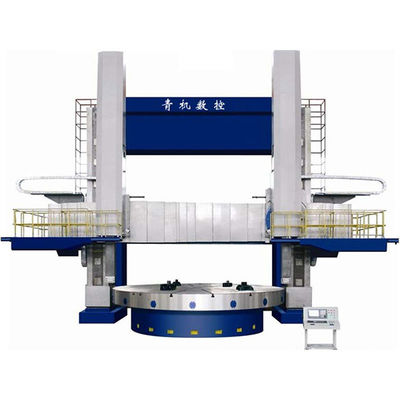

CK5230 CNC Double Column Cnc Vertical Turning Lathe 3000mm Siemens 808Dsl Kontrol

Moq:	Bisa dinegosiasikan
harga:	$212,800 (subject to the contract)
Periode pengiriman:	1 tahun

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal

Zibo, Cina

Nama merek

Lushen

Sertifikasi

JB/GB

Nomor model

CK5230

Maks. Diameter Belok:

Φ3000 mm

Diameter Meja:

Φ2500 mm

Max. Tinggi benda kerja:

2000 mm

Max. Maks. workpiece weight berat benda kerja:

Kecepatan Worktable (Tahapan & Jangkauan):

2 roda gigi mekanik/variabel tanpa langkah & 0,2 ~ 45 rpm

Tool Post Feed Rate (Jenis & Rentang):

Variabel tanpa stepless & 0,1-500 mm/menit

Alat Posting Kecepatan Traverse Cepat:

2500 mm/mnt

Alat maksimum post travel (sumbu x):

-50 hingga +1900mm

RAM Vertikal Travel (sumbu Z):

1000 mm

Dimensi penampang RAM:

200 × 255 mm

Kapasitas kekuatan pasca alat pemotong kiri:

35 kN (dikendalikan CNC)

Kapasitas Kekuatan Kekuatan Posting Kanan:

40 kN (konvensional)

Kekuatan pemotongan total maksimum di tempat kerja:

85 knm

Sudut Posting Alat Konvensional:

Perjalanan Maksimum Crossrail:

1500 mm

Kecepatan pengangkatan crossrail:

350 mm/mnt

Crossrail mengangkat daya motor:

7,5KW

Sistem Umpan Torsi Motor Servo (Horizontal & Vertikal):

20,5 nm

Daya motor utama (penggerak frekuensi variabel AC):

Perkiraan berat mesin:

43 metrik ton

Dimensi mesin (L × W × H):

7200 × 5200 × 5800 mm

Akurasi Posisi:

≤0.1/1000 mm

Ulangi akurasi posisi:

≤0.02/1000 mm

Kerataan permukaan meja:

0,03mm/1000mm (dengan toleransi 0,01mm tambahan per peningkatan berdiameter 1000mm)

Runout wajah meja (aksial):

0,02mm/1000mm (dengan toleransi 0,01mm tambahan per peningkatan berdiameter 1000mm)

Runout radial meja:

0,02mm/1000mm (dengan toleransi 0,01mm tambahan per peningkatan berdiameter 1000mm)

Paralelisme Gerakan Horizontal Pembawa Alat ke Permukaan Meja:

0.03mm/1000mm

Tegak lurus dari gerakan horizontal pembawa pahat (kanan-kiri) ke permukaan meja:

0.03mm/1000mm

Tegak lurus dari gerakan horizontal pembawa pahat (pemulihan depan) ke permukaan meja:

0.06mm/1000mm

Akurasi pemesinan silindris:

0,02/300mm

Akurasi pemesinan permukaan datar:

0.04mm/1000mm

Permukaan datar/silindris kekasaran:

RA1.6μm

Kekasaran permukaan yang berkontur:

RA3.2μm

Menyoroti:

mesin putar CNC vertikal 3000mm

mesin putar CNC vertikal kolom ganda

Pabrik mesin bubut CNC vertikal 3000mm

Deskripsi produk

CK5230 CNC Double-Column Vertical Lathe Heavy-Duty 3000mm Turning Diameter Siemens 808Dsl Control

Gambaran Produk:

Desain menara ganda:Termasuk satu menara CNC dan satu menara manual.
Kapasitas beban tinggi:Bisa menangani benda kerja hingga 25 ton.
Keakuratan tinggi:Keakuratan penentuan posisi ≤ 0,1/1000mm dan pengulangan ≤ 0,02/1000mm.
Operasi yang efisien:Rentang kecepatan spindle terus menerus dari 0,2 hingga 45 rpm.
Pemotong tugas berat:Turret kiri CNC dan turret kanan manual untuk memotong serbaguna.
Sistem kontrol canggih SIEMENS:Memastikan operasi mesin yang tepat dan dapat diandalkan.

Deskripsi produk:

PeraturanCK5230 CNC Vertical Latheadalah alat mesin mutakhir yang dikembangkan oleh para insinyur kami, menggabungkan teknik desain domestik dan internasional yang canggih.mesin bubut ini dirancang untuk tugas pemotongan tugas berat seperti memutar silinderCK5230 dilengkapi dengan menara ganda satu CNC dan satu manual yang dapat menangani berbagai bahan dan benda kerja, termasuk logam hitam,logam non-ferrous, dan beberapa bahan non-logam.

Struktur mesin yang kokoh memiliki cor HT250 kekuatan tinggi, sementara permukaan panduan dikeraskan hingga HB200 atau lebih tinggi melalui pemadam frekuensi tinggi, memberikan ketahanan aus yang sangat baik.Dengan kemampuan untuk mendukung benda kerja berat hingga 25 ton, CK5230 sangat cocok untuk produksi satu bagian dan batch kecil, terutama di industri di mana berbagai bagian yang tinggi.

Parameter produk:

Parameter	Spesifikasi	Parameter	Spesifikasi
Diameter berputar maksimum	Φ3000 mm	Perjalanan alat maksimum (sumbu X)	-50 ~ 1900 mm
Diameter Meja	Φ2500 mm	Perjalanan vertikal spindle (sumbu Z)	1000 mm
Tinggi Bagian Kerja Maksimal	2000 mm	Ukuran Bagian Spindle	200 x 200 mm
Berat Bagian Kerja Maksimal	25 ton	Kekuatan pemotongan menara kiri	35 kN
Jangkauan Kecepatan Spindle	0.2 ~ 45 rpm	Kekuatan pemotongan menara kanan	40 kN
Jangkauan Kecepatan Pemanfaatan Alat	0.1 ~ 500 mm/menit	Kekuatan pemotongan spindle total	85 kNm

Peringatan produk:

Pemasangan:Pastikan dasar sudah dipersiapkan dengan benar sebelum dipasang.
Penggilingan:Gunakan minyak yang direkomendasikan dan selalu pelumasan untuk semua bagian yang bergerak.
Lingkungan:Simpan mesin di lingkungan yang bersih dan kering, bebas dari zat korosif.
Suhu:Hindari bekerja di lingkungan dengan fluktuasi suhu melebihi 40°C.

Skenario Aplikasi Produk:

Pesawat ruang angkasa:Mesin presisi komponen heavy dan kompleks aerospace.
Mobil:Pembuatan bagian yang membutuhkan presisi tinggi dan benda kerja besar, seperti komponen mesin dan rumah transmisi.
Energi:Ideal untuk pengolahan komponen besar yang digunakan dalam industri energi, termasuk turbin dan peralatan berat.
Mesin berat:Cocok untuk pengolahan komponen besar mesin industri di mana kekuatan pemotongan tinggi dan presisi diperlukan.
Pertahanan:Digunakan dalam aplikasi pertahanan untuk pembuatan komponen tugas berat dan presisi.

Tag:

Produk

Moq:	Bisa dinegosiasikan
harga:	$212,800 (subject to the contract)
Periode pengiriman:	1 tahun

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal

Zibo, Cina

Nama merek

Lushen

Sertifikasi

JB/GB

Nomor model

CK5230

Maks. Diameter Belok:

Φ3000 mm

Diameter Meja:

Φ2500 mm

Max. Tinggi benda kerja:

2000 mm

Max. Maks. workpiece weight berat benda kerja:

25 t

Kecepatan Worktable (Tahapan & Jangkauan):

2 roda gigi mekanik/variabel tanpa langkah & 0,2 ~ 45 rpm

Tool Post Feed Rate (Jenis & Rentang):

Variabel tanpa stepless & 0,1-500 mm/menit

Alat Posting Kecepatan Traverse Cepat:

2500 mm/mnt

Alat maksimum post travel (sumbu x):

-50 hingga +1900mm

RAM Vertikal Travel (sumbu Z):

1000 mm

Dimensi penampang RAM:

200 × 255 mm

Kapasitas kekuatan pasca alat pemotong kiri:

35 kN (dikendalikan CNC)

Kapasitas Kekuatan Kekuatan Posting Kanan:

40 kN (konvensional)

Kekuatan pemotongan total maksimum di tempat kerja:

85 knm

Sudut Posting Alat Konvensional:

±30°

Perjalanan Maksimum Crossrail:

1500 mm

Kecepatan pengangkatan crossrail:

350 mm/mnt

Crossrail mengangkat daya motor:

7,5KW

Sistem Umpan Torsi Motor Servo (Horizontal & Vertikal):

20,5 nm

Daya motor utama (penggerak frekuensi variabel AC):

55kw

Perkiraan berat mesin:

43 metrik ton

Dimensi mesin (L × W × H):

7200 × 5200 × 5800 mm

Akurasi Posisi:

≤0.1/1000 mm

Ulangi akurasi posisi:

≤0.02/1000 mm

Kerataan permukaan meja:

0,03mm/1000mm (dengan toleransi 0,01mm tambahan per peningkatan berdiameter 1000mm)

Runout wajah meja (aksial):

0,02mm/1000mm (dengan toleransi 0,01mm tambahan per peningkatan berdiameter 1000mm)

Runout radial meja:

0,02mm/1000mm (dengan toleransi 0,01mm tambahan per peningkatan berdiameter 1000mm)

Paralelisme Gerakan Horizontal Pembawa Alat ke Permukaan Meja:

0.03mm/1000mm

Tegak lurus dari gerakan horizontal pembawa pahat (kanan-kiri) ke permukaan meja:

0.03mm/1000mm

Tegak lurus dari gerakan horizontal pembawa pahat (pemulihan depan) ke permukaan meja:

0.06mm/1000mm

Akurasi pemesinan silindris:

0,02/300mm

Akurasi pemesinan permukaan datar:

0.04mm/1000mm

Permukaan datar/silindris kekasaran:

RA1.6μm

Kekasaran permukaan yang berkontur:

RA3.2μm

Kuantitas min Order:

Bisa dinegosiasikan

Harga:

$212,800 (subject to the contract)

Waktu pengiriman:

1 tahun

Menyoroti

mesin putar CNC vertikal 3000mm

mesin putar CNC vertikal kolom ganda

Pabrik mesin bubut CNC vertikal 3000mm

Deskripsi produk

CK5230 CNC Double-Column Vertical Lathe Heavy-Duty 3000mm Turning Diameter Siemens 808Dsl Control

Gambaran Produk:

Desain menara ganda:Termasuk satu menara CNC dan satu menara manual.
Kapasitas beban tinggi:Bisa menangani benda kerja hingga 25 ton.
Keakuratan tinggi:Keakuratan penentuan posisi ≤ 0,1/1000mm dan pengulangan ≤ 0,02/1000mm.
Operasi yang efisien:Rentang kecepatan spindle terus menerus dari 0,2 hingga 45 rpm.
Pemotong tugas berat:Turret kiri CNC dan turret kanan manual untuk memotong serbaguna.
Sistem kontrol canggih SIEMENS:Memastikan operasi mesin yang tepat dan dapat diandalkan.

Deskripsi produk:

Parameter produk:

Parameter	Spesifikasi	Parameter	Spesifikasi
Diameter berputar maksimum	Φ3000 mm	Perjalanan alat maksimum (sumbu X)	-50 ~ 1900 mm
Diameter Meja	Φ2500 mm	Perjalanan vertikal spindle (sumbu Z)	1000 mm
Tinggi Bagian Kerja Maksimal	2000 mm	Ukuran Bagian Spindle	200 x 200 mm
Berat Bagian Kerja Maksimal	25 ton	Kekuatan pemotongan menara kiri	35 kN
Jangkauan Kecepatan Spindle	0.2 ~ 45 rpm	Kekuatan pemotongan menara kanan	40 kN
Jangkauan Kecepatan Pemanfaatan Alat	0.1 ~ 500 mm/menit	Kekuatan pemotongan spindle total	85 kNm

Peringatan produk:

Pemasangan:Pastikan dasar sudah dipersiapkan dengan benar sebelum dipasang.
Penggilingan:Gunakan minyak yang direkomendasikan dan selalu pelumasan untuk semua bagian yang bergerak.
Lingkungan:Simpan mesin di lingkungan yang bersih dan kering, bebas dari zat korosif.
Suhu:Hindari bekerja di lingkungan dengan fluktuasi suhu melebihi 40°C.

Skenario Aplikasi Produk:

Pesawat ruang angkasa:Mesin presisi komponen heavy dan kompleks aerospace.
Mobil:Pembuatan bagian yang membutuhkan presisi tinggi dan benda kerja besar, seperti komponen mesin dan rumah transmisi.
Energi:Ideal untuk pengolahan komponen besar yang digunakan dalam industri energi, termasuk turbin dan peralatan berat.
Mesin berat:Cocok untuk pengolahan komponen besar mesin industri di mana kekuatan pemotongan tinggi dan presisi diperlukan.
Pertahanan:Digunakan dalam aplikasi pertahanan untuk pembuatan komponen tugas berat dan presisi.
